瑞典VMI多功能振動分析儀Viber X5 MK III 是廣受用戶歡迎的Easy Viber 的更新?lián)Q代產品，并且經過前期的發展后成熟完善和定型的產品。 X5 利用了Texas 儀器處理器的超強性能，具備工業應用中最快速的DSP 處理器，同時繼承了歷經時間考驗的被廣泛認可的功能特性，快捷完成各種現場振動分析工作。
電流鉗用于測量轉速而無需接近旋轉部件，可用于測量變頻電機。
利用電流鉗和軟件 MCSA（電機電流特征分析），也可以進行電動機測試。
三軸向傳感器，真正的同步測量，節省 70% 的采集時間。
Vibshape ODS 動畫分析軟件更直觀判斷設備結構變形，可直觀分析共振及結
構不良等設備故障。
動平衡組件，包括外部激光轉速計 30-250000( 取決于傳感器 ) 5m 線纜 (1 套 )，傳
感器延長電纜 5M (2 根 )，轉速傳感器磁性快速安裝支架 (1 套 )，口袋電子秤 (1 個 )。
VIBER X5 硬箱可容納動平衡組件。
瑞典VMI振動分析儀VIBER X5規格說明：
常規功能
頻譜測量
這個測量顯示出設備振動的頻譜圖及時間波形，主要分析設備的不平衡、不對中、機械松動等故障。
包絡測量
包絡是強調高頻能量的頻譜測量，主要用于發現軸承、齒輪箱的早期故障以及泵的氣蝕等。
相位測量（絕對相位）
用相位應用程序，你可以用 1 個或 2 個振動傳感器和 1 個速度傳感器測量振動的幅值和相位，相位分析主要用于輔助振動分析師準確判斷分析設備的故障，避免誤診。
數據記錄器
利用數據記錄器你可以連續地測量 1 或 2 個通道指定時間或者指定計數的振動值（總值）, 此功能主要用于監測設備一段時間內非周期性的突發振動。
總值測量
這個程序用來分析諸如擰緊螺絲和一些其他機械改變行動產生的影響，它也用來給出關于機器振動狀態的一個快速評估。
軸承狀態測量
這個程序用來分析潤滑或者是其它行動對軸承的影響，同時也可以用聽診功能準確聽到軸承運行狀態。軸承的狀態值是在設定頻率間隔的所有高頻振動的均方根值，最高采樣頻率可達 32KHz。
紅外熱成像
使用溫度應用程序，可以用內置的紅外線溫度傳感器測量出軸承座的溫度（或者是任何其他表面溫度）。
轉速
轉速 ( 機器旋轉 ) 可以用外部傳感器測量，這個應用程序也可以計算出齒輪的轉速，假如你知道齒輪傳動比。
過程
用過程應用程序可測量 1 - 5 V DC 或 4 - 20 mA 信號范圍內的任何過程參數。
啟機測試
啟機用來分析機器的共振或臨界轉速，和監測蒸汽透平設備開機過程隨著轉速逐漸升高由于不均勻的加熱導致軸的過度彎曲。
停機測試
停機程序用來分析當機器的轉速逐漸降低的過程中，例如停機時可測量機器的共振和臨界轉速。儀器以兩個繪圖顯示該測量，振幅和相位隨機器轉速變化的曲線。
Vibshape
這是一個 ODS 動畫模塊，主要用于分析設備結構的變形共振等結構性的振動，通過 ODS 動畫的方式呈現出來，便于振動分析師快速且準確的提交解決方案。
高級功能
頻譜測量 : 這個測量顯示出設備振動的頻譜圖及時間波形，主要分析設備的不平衡、不對中、機械松動等故障，此功能擁有高達25600 線數，高達 131KHz 以上的采樣速率。
包絡測量 : 包絡是強調高頻能量的頻譜測量，主要用于發現軸承、齒 輪 箱 的 早 期 故 障 以 及 泵 的 氣 蝕 等，此 功 能 擁 有 從20Hz-20000Hz 不同頻寬的選擇。
軸心軌跡（XY 圖）：用這個程序，你可以看見軸的相對軌跡。它利用兩個垂直安裝（呈 90 度角）的傳感器，以顯示出 X 值相對于 Y 值的圖形，主要用于分析滑動軸承的故障，如汽輪機、壓縮機等大型高轉速設備。
同步頻譜 : 這個程序?qū)p弱復雜信號頻譜的背景噪聲是很有用的。當你具有非常接近機器轉速諧頻的譜峰時，此功能能準確分析隔離非常接近于設備轉速的頻率及轉速諧波的譜峰。
MCSA：（電動機電流特征分析）如電機的三項不平衡，轉子條松動，氣隙不均等電氣故障。
互譜（相對相位）： 這個應用程序是相位測量的延伸，交叉相位可以測量出兩個振動傳感器之間的相位，而不需要轉速計。
敲擊測試：這個應用程序幫助你找出當機器停止運轉時機器的共振頻率。
電流環路：此功能主要用于與已安裝的 4-20mA 的回路電源監控系統的兼容。
自動診斷：此功能只需設置相關參數即可分析設備不平衡、不對中、油膜振蕩、電氣故障、游隙過大、壓力脈沖、氣穴、軸承、齒輪故障等。
瑞典VMI振動分析儀VIBER X5技術指標：
|
瑞典VMI振動分析儀VIBER X5組件：
|
| 儀器主機（1臺） |
| 儀器手帶（1套） |
| 充電器（1個） |
| 加速度傳感器/連接電纜/磁座（2套） |
| 探桿（1個） |
| USB通訊電纜（1根） |
| IP68儀器箱（1個） |
| 瑞典VMI振動分析儀Viber X5組件： |
| 激光轉速傳感器和5米電纜（1套） |
| 轉速傳感器磁性快速安裝支架（1套） |
| 傳感器延長電纜5M（2根） |

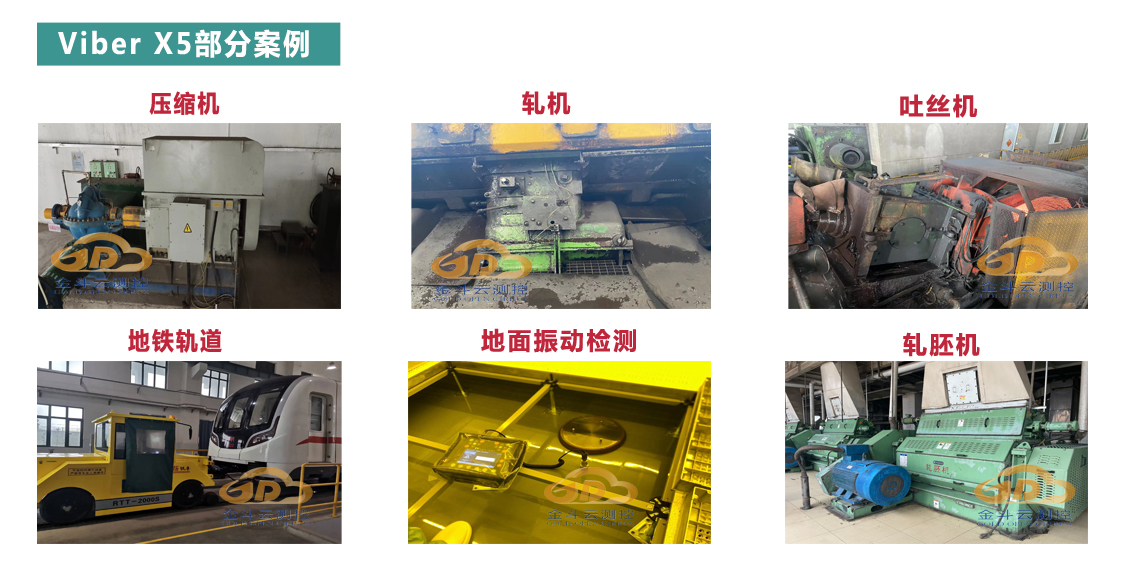

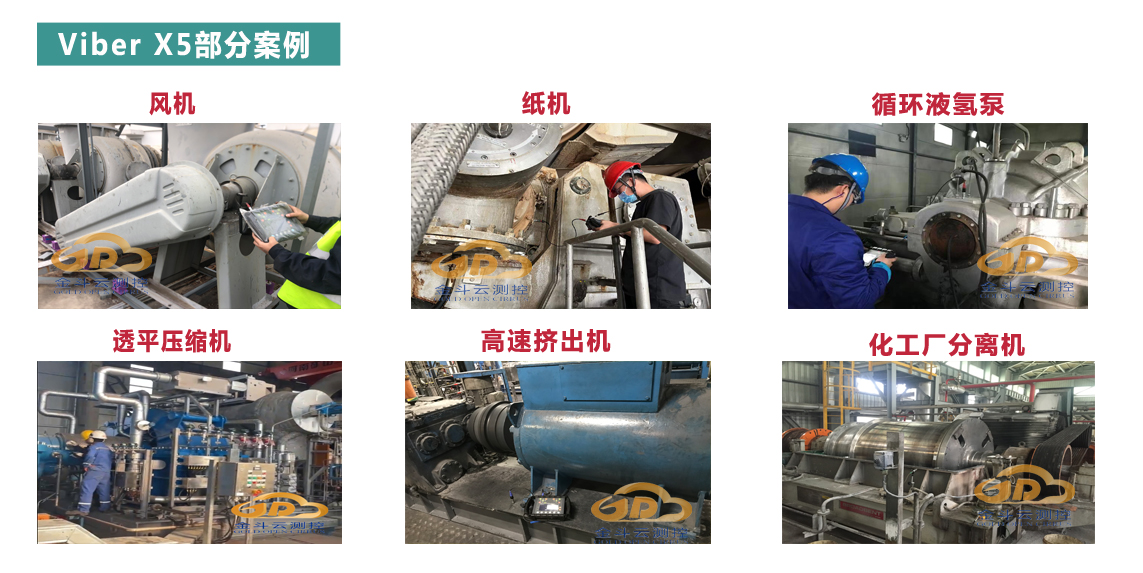

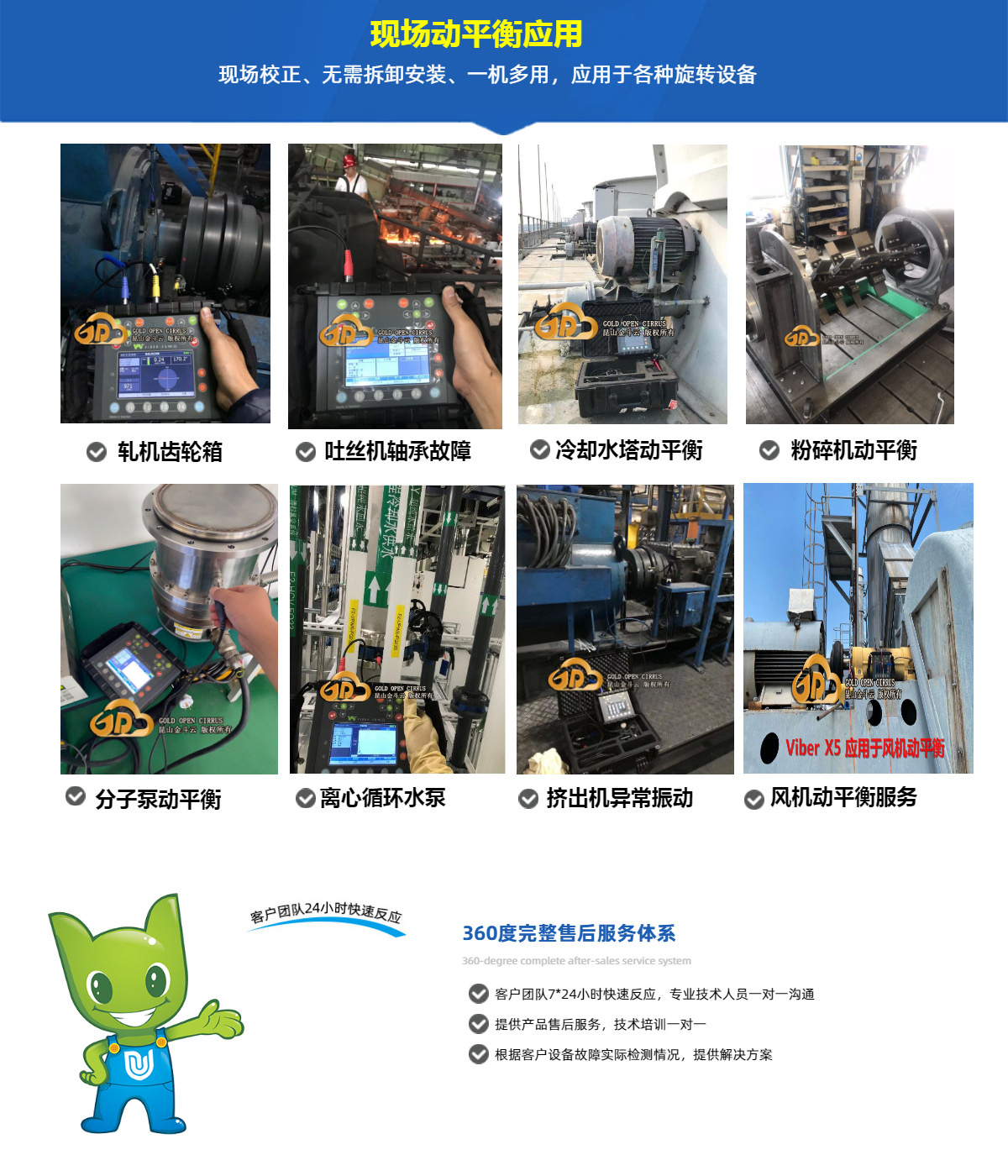

Viber X5振動分析與動平衡相關案例圖
瑞典VMI系列其它振動檢測儀：http://ylyxsp.com/product/17/

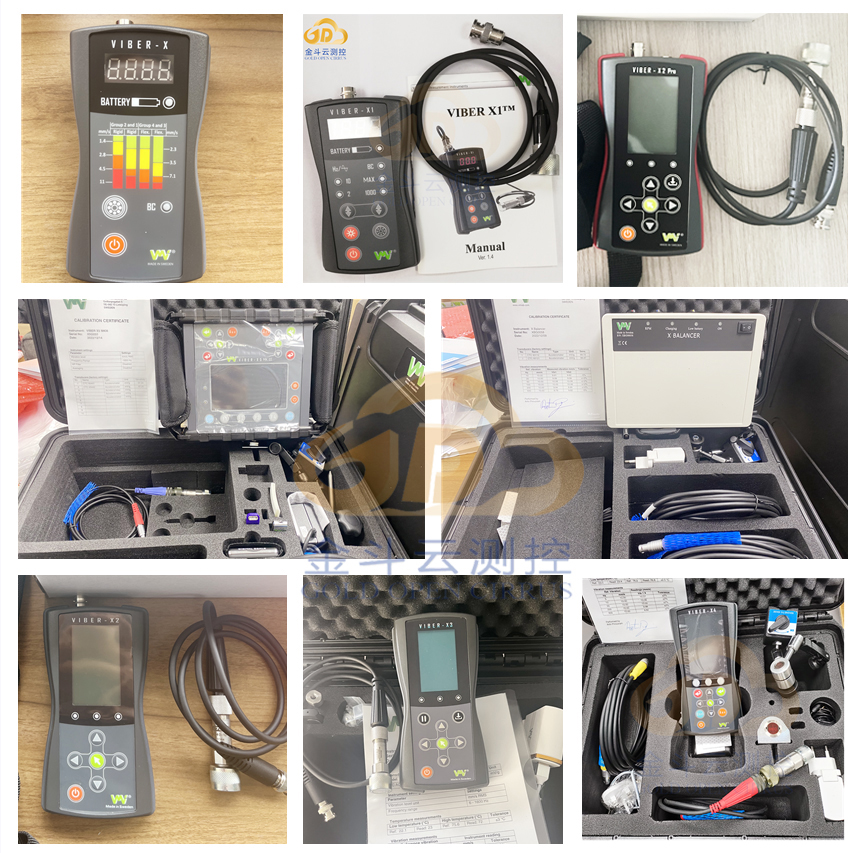

瑞典VMI產品圖
Viber X5應用實例：
1、Viber-X5成功解決某鋁業循環風機振動大問題
2、Viber X5成功解決鋼廠高速線材吐絲機動平衡問題
3、Viber X5振動分析儀解決雙吸離心循環水泵的異常振動治理
4、Viber-x5振動分析儀教您如何監測空調箱軸承運行狀態
5、Viber-X5 岸橋起重機電機軸承振動故障
6、Viber X5應用于半導體行業光刻機機臺的振動問題
7、Viber X5 絞線機共振分析
8、Viber X5 碎煤機動平衡故障
